Na oplachovanie dosky plošných spojov vodou

Oplachovanie dosky plošných spojov vodou je spôsob čistenia vyrobenej dosky plošných spojov. Počas výrobného procesu zostávajú na substráte určité chemikálie a prach, čo môže spôsobiť zlyhanie obvodu alebo ovplyvniť výkon elektronických komponentov.



Oplachovanie vodou preto môže tieto zvyšky odstrániť použitím špecifických čistiacich prostriedkov a vysokotlakového prúdu vody, čím sa zabezpečí, že povrch dosky plošných spojov bude čistý, čím sa zlepší jej kvalita a spoľahlivosť.



Doska plošných spojov je jedným z dôležitých komponentov v elektronických produktoch, ktorý nesie funkciu spojenia obvodov a prenosu signálu. Aby bola zabezpečená kvalita a dlhodobá stabilita dosky plošných spojov, je často potrebné dosku umývať v procese výroby.



Oplachovanie vodou má poslať dosku plošných spojov, ktorá bola potlačená, pozlátená alebo odolná voči spájkovaniu, do práčky na pranie. Jeho účelom je vyčistiť povrch od zvyškov chemických látok a prachu, aby bola doska plošných spojov úplne zbavená olejových nečistôt, bez zvyškov, suchá a bez vody na ďalšie ošetrenie.



V procese oplachovania vodou sa doska plošných spojov najskôr predčistí, to znamená, že sa doska vloží do čistiacej nádrže a medená troska, prach sa zmyje núteným prúdom vzduchu. Nasleduje hlavné umývanie. Týmto krokom je urobiť dosku v čistiacej nádrži špeciálnym čerpadlom, aby sa zmietla voda na umytie povrchových nečistôt, emulznej tlačovej kvapaliny, zvyškového lepidla atď. umývacej nádrže v určitom čase, aby sa odstránili zvyškové zložky umývacej vody a znížilo sa rušenie nečistôt pri ďalšom procese.



Stojí za zmienku, že oplachovanie vodou vyžaduje použitie kvalitnej deionizovanej vody, pretože deionizovaná voda neobsahuje ióny, baktérie a nečistoty je nevyhnutnou podmienkou výroby elektronických dosiek plošných spojov.

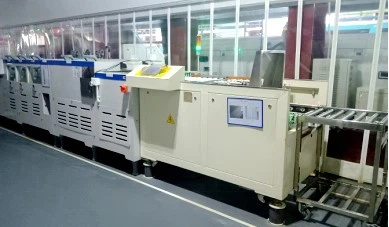

Obrázok: Výrobná linka na oplachovanie vodou



Vplyv oplachovania vodou na kvalitu zahŕňa tieto aspekty:



1. Odstránenie zvyškov: Proces výroby PCB bude produkovať rôzne zvyšky, ako sú zvyšky po zváraní, olej, prach atď. Ak sa tieto zvyšky dôkladne neodstránia, môžu negatívne ovplyvniť výkon a spoľahlivosť dosky. Umývanie dosky dokáže tieto zvyšky odstrániť, čím sa zabezpečí kvalita dosky.



2. Vyhnite sa skratu: na doske s plošnými spojmi je veľa malých spojovacích bodov a ak sú na týchto spojovacích bodoch znečisťujúce látky, môže to viesť k problémom so skratom. Tieto nečistoty je možné odstrániť umytím, aby sa predišlo skratom.



3.Zabezpečte povrchovú úpravu dosky plošných spojov: Povrchová úprava dosky plošných spojov má významný vplyv na jej konečný vzhľad a výkon. Ak sú na povrchu dosky plošných spojov škvrny a chyby, môže to ovplyvniť kvalitu výsledného produktu a konkurencieschopnosť na trhu. Oplachovanie vodou môže zabezpečiť hladkosť povrchu dosky plošných spojov.

4.Zabezpečte elektrický výkon dosky plošných spojov: Ak sa na povrchu dosky nachádzajú znečisťujúce látky a zvyšky, môže to mať negatívny vplyv na jej elektrický výkon. Oplachovaním vodou je možné tieto znečisťujúce látky a zvyšky odstrániť, čím sa zabezpečí elektrický výkon dosky plošných spojov.



Oplachovanie vodou je dôležitý proces pri výrobe dosiek plošných spojov. V porovnaní s inými procesmi je proces oplachovania vodou relatívne jednoduchý, ale tento proces má dôležitú úlohu v kvalite PCB a je dôležitou zárukou vysokej kvality dosky plošných spojov.
