Zavedenie AOI

Automatic Optical Inspection, skrátene AOI, využíva digitálne snímacie zariadenia (ako sú CCD kamery) na získanie inšpekčného obrazu testovaného objektu a používa metódy porovnávania obrazu na identifikáciu rozdielov a nedostatkov medzi testovaným objektom a obrazom dizajnu. (referenčný obrázok).

S rozvojom elektronického výrobného priemyslu sa neustále zlepšuje aj technológia testovania dosiek plošných spojov. Technológia Automatic Optical Inspection (AOI) je v posledných rokoch najpoužívanejšou technológiou v oblasti výroby dosiek plošných spojov. Technológia AOI dokáže detekovať elektrické a fyzikálne charakteristiky na povrchu dosiek plošných spojov, vrátane balenia komponentov, odpojenia obvodov, skratov, prechodových bublín atď. Okrem toho technológia AOI dokáže odhaliť a opraviť aj niektoré výrobné chyby počas výrobného procesu, čím výrazne zlepší kvalitu a efektivitu výroby dosiek plošných spojov.

AOI proces

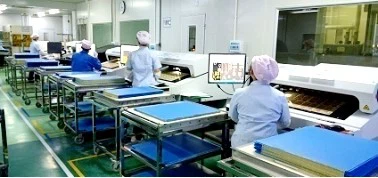

Proces AOI zvyčajne pozostáva zo štyroch krokov. Prvým krokom je príprava údajov, ktorá zahŕňa vloženie súborov s nespracovanými údajmi zákazníka do zariadenia na uloženie. Potom nasleduje získavanie snímok, kedy zariadenie naskenuje dosku plošných spojov a snímky nahrá do počítača. Nasleduje analýza obrazu, kde počítač analyzuje nahrané obrázky dosky plošných spojov a extrahované dáta. Operátori pozorujú a posudzujú fyzickú dosku porovnaním pôvodných údajov zákazníka s obvodovou grafikou vyrobenej fyzickej dosky, okamžite identifikujú chybné produkty a zošrotujú ich, aby sa predišli ich presunu do ďalšieho procesu.

obrázok:Overiť

Charakteristika AOI

Technológia AOI má viacero charakteristík. Po prvé, je to efektívnosť, pretože technológia AOI môže dosiahnuť automatizáciu a vysokorýchlostné skenovanie, čím sa výrazne skráti čas detekcie dosky plošných spojov. Po druhé, má vysokú presnosť. Technológia AOI dokáže odhaliť veľmi malé komponenty a obvody, ako aj menšie problémy s obvodmi. Navyše technológia AOI dokáže výrazne znížiť ľudský faktor a vyhnúť sa problémom spôsobeným ľudskými chybami.

Aplikácia AOI

Aplikácia technológie AOI je veľmi rozsiahla. Môže to napríklad pomôcť továrňam znížiť výrobné náklady a vyhnúť sa stratám spôsobeným chybami vo výrobnom procese. Okrem toho môže technológia AOI pomôcť aj elektronickým podnikom zlepšiť kvalitu produktov a efektivitu výroby, poskytnúť zákazníkom vysokovýkonné, spoľahlivé a bezpečné produkty, zvýšiť povedomie o značke, a tým zvýšiť konkurencieschopnosť na trhu.

Výhody a nevýhody AOI a manuálnej kontroly

Vzhľadom na to, že AOI je optická kontrola, akékoľvek defekty, ktoré je možné pomocou AOI odhaliť, môžu byť úplne viditeľné voľným okom. AOI možno posudzovať len na základe zavedených štandardov. Ak sú normy nastavené príliš prísne, dôjde k príliš veľa nesprávnych úsudkov. Štandardné nastavenie je príliš široké a môže vynechať kontrolu. Najmä pri online AOI sú požiadavky na zloženie vyššie. Ale pre AOI, po nastavení programu, môže byť doska nepretržite meraná a stroj sa neunaví. Pri relatívne malých súčiastkach je obtiažne kontrolovať ich voľným okom, zatiaľ čo AOI má značnú výhodu pri kontrole menších súčiastok vďaka svojej funkcii optického zosilnenia.

Vizuálne vyšetrenie môže robiť flexibilné úsudky založené na štandardoch. Prijíma sa však manuálna kontrola. Pri doskách s veľkým počtom bodov alebo šarží môže dlhodobá kontrola spôsobiť únavu ľudského oka, čo má za následok zmeškané kontroly.

Technológia AOI je jednou z najpoužívanejších technológií v oblasti výroby dosiek plošných spojov. Môže pomôcť elektronickým podnikom zlepšiť kvalitu produktov a efektivitu výroby, čím sa zvýši konkurencieschopnosť na trhu. S neustálym vývojom technológie sa rozsah použitia a detekčný efekt technológie AOI stane vyspelejším a dokonalejším.
