Proces profilovania

Doska plošných spojov je najčastejšie používaným základným komponentom v elektronických súčiastkach, ktorý sa používa na upevnenie a pripojenie rôznych elektronických komponentov, dokončenie prenosu a riadenia elektrických signálov. Spracovanie vzhľadu dosky plošných spojov je proces spracovania dosky plošných spojov pracovnej veľkosti na dosku požadovanej veľkosti zákazníkom, aby sa doska plošných spojov mohla lepšie prispôsobiť požiadavkám na veľkosť rôznych externých zariadení.



1. Účel procesu profilovania

Na hotovej doske plošných spojov opracovať a vyrobiť dosku podľa želaného rozmeru zákazníka. Zároveň je potrebné zabezpečiť kvalitu dosky počas procesu spracovania, aby sa predišlo chybám a defektom, aby bola zabezpečená stabilita a spoľahlivosť dosky plošných spojov.



2.Princíp profilovania dosky

K dispozícii je CNC počítačový systém, ktorý riadi pohyb stroja a na základe vstupných údajov počítača vyrába tvar požadovaný zákazníkom. Pokiaľ ide o ovládanie, existujú súradnice osi X, osi Y a osi Z. Počítač riadi pohyb osi XY stroja a gongov poháňaných gongmi osi Z. Zadaním gongov a príslušných parametrov stroj automaticky vytvorí požadovaný tvar podľa údajov.



3.Preventívne opatrenia pri spracovateľských operáciách

①Počas procesu je potrebné prísne dodržiavať príslušné výrobné špecifikácie a normy a nastaviť a upraviť podľa rôznych požiadaviek na spracovanie

②Operátori musia absolvovať dostatočné školenie a technické vzdelanie, ovládať spracovateľské zručnosti a prevádzkové metódy a pravidelne vykonávať údržbu zariadenia.

③Počas procesu je potrebné vykonať úplnú kontrolu a kontrolu kvality, rýchlo odhaliť a zaobchádzať s chybnými výrobkami a dôkladne opraviť a zlepšiť výrobky.



Profilovacie spracovanie dosiek plošných spojov je dôležitým článkom pri zabezpečovaní kvality a výťažnosti produktov a má významný význam a hodnotu. V tomto procese sa vyžaduje vedecká, štandardizovaná a starostlivá prevádzka a riadenie, aby sa dosiahli tri aspekty práce: „zníženie chýb, predchádzanie chybám a zlepšovanie kvality“, aby sa dosiahli lepšie výsledky a prínosy.

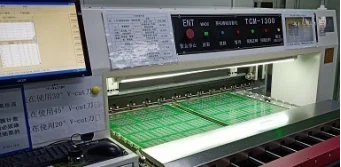

Obrázok: V-Cut

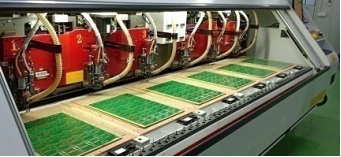

Obrázok: Smerovanie

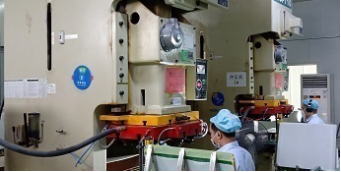

Obrázok: Dierovanie





Rozdiel medzi V-cut arouter



V-cut je vyrezanie rovnej plytkej drážky v tvare V na oboch stranách dosky plošných spojov, kde je potrebné ju rozdeliť. Takzvaný 'V-rez' je typ deliacej čiary vyrobený výrobcom dosky plošných spojov (DPS) podľa výkresovej požiadavky zákazníka, pričom sa pomocou rotačnej rezačky vopred vyrežú konkrétne pozície na DPS. Jeho účelom je uľahčiť následný 'De panel' dosiek plošných spojov SMT po montáži. Pretože vzhľad vyzerá ako anglický tvar „V“, ľudia to nazývajú „V-cut“.





Výhody:Potrebné vybavenie je jednoduché, rýchle a cenovo výhodné.



Nevýhody:Spracovať možno iba štvorcové panely a nie je možné spracovať viacero panelov súčasne. Na hĺbku V-drážky sú kladené prísne požiadavky na presnosť a rozmerová presnosť V-rezaného panelu je nízka. Rozhranie pripojenia je po spájaní a rozdelení drsné.



Smerovanie je proces použitia CNC stroja na vytvorenie vopred určeného vzoru na doske s plošnými spojmi pomocou frézy podľa vopred naprogramovaného programu.



Výhody: Na doske je možné podľa programu vytvárať rôzne tvary tvarov panelov a súčasne prekrývať a spracovávať viacero dosiek. Presnosť tvarovania panelu je vysoká a rozhranie panelu je hladké.
