Počas výrobného procesu dosiek s plošnými spojmi je nevyhnutné, aby vonkajšie faktory mohli spôsobiť elektrické poruchy, ako sú skraty, prerušené obvody a úniky. Okrem toho sa dosky plošných spojov naďalej vyvíjajú smerom k vysokej hustote, jemným rozstupom a viacerým úrovniam. Ak defekty nie sú včas preverené a ošetrené, umožnenie ich vstupu do procesu nevyhnutne povedie k ďalšiemu plytvaniu nákladmi. Preto okrem zlepšenia riadenia procesu môže zdokonalenie testovacej technológie tiež poskytnúť výrobcom PCB riešenia na zníženie miery odpadu a zlepšenie výťažnosti produktu.



Všeobecné požiadavky na elektrické skúšanie

Elektrické testovanie testuje hlavne vodivosť a izoláciu dosky plošných spojov. Testovanie kontinuity sa týka merania, či je hodnota odporu uzlov v tej istej sieti menšia ako prah kontinuity, aby sa zistilo, či je linka odpojená, bežne známa ako otvorený okruh; Testovanie izolácie sa vzťahuje na určenie, či v izolačnej sieti došlo ku skratu, meraním, či je hodnota odporu medzi rôznymi uzlami siete väčšia ako prah izolácie.



Faktory ovplyvňujúce E-testovanie DPS



So zvyšujúcou sa hustotou obvodov sa zvyšuje aj náročnosť elektrického testovania a objavili sa nové testovacie technológie, ktoré sa vyrovnali s rozvojom priemyslu PCB. Hlavné faktory, ktoré zvyšujú náročnosť testovania, sú:



a. Veľkosť podložky na povrchu substrátu

b. Rozpätie PAD (Pitch)

c. Zníženie vzdialenosti medzi drôtmi znižuje otvor vodivého otvoru

d. Hranica odsadenia povrchu PAD

e. Zlepšenie požiadaviek na presnosť blokovania merania

f. Zvýšené požiadavky na rýchlosť testovania atď



Klasifikácia a princípy techník testovania elektrického výkonu



Testovanie elektrického výkonu PCB možno v zásade rozdeliť do dvoch kategórií: metóda testovania odporu a metóda testovania kapacity.



Metódu testovania odporu možno tiež rozdeliť na testovanie s dvoma terminálmi a testovanie so štyrmi terminálmi, medzi ktorými je najbežnejšia metóda testovania so štyrmi terminálmi; Podľa toho, či je testovacia sonda v úplnom kontakte s DPS, možno ju rozdeliť na kontaktnú testovaciu metódu a bezkontaktnú testovaciu metódu.



Metódy a zariadenia na elektrické meranie



Typické testovacie metódy zahŕňajú jednoúčelovú univerzálnu mriežku, letiacu sondu, bezkontaktné elektrónové lúče, vodivú tkaninu (lepidlo), kapacitné testovanie a testovanie štetcom. Medzi najbežnejšie používané zariadenia patria špeciálne testovacie stroje, univerzálne testovacie stroje a stroje na testovanie lietajúcich sond.



Proces elektrického testovania dosiek s plošnými spojmi je jedným z nevyhnutných a dôležitých procesov pri výrobe elektronických produktov. Presné dokončenie procesu elektrického testovania dosky s plošnými spojmi môže zabezpečiť stabilné a spoľahlivé pripojenie obvodov elektronických produktov a zlepšiť kvalitu a spoľahlivosť produktu.



Obrázok: Jig tester

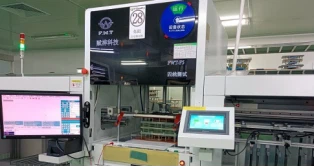

Obrázok: Tester so štyrmi drôtmi



Sihui Fuji v prvom rade zdôrazňuje obchodnú filozofiu kvality a rozhodne bráni doručeniu akýchkoľvek chybných produktov zákazníkom. Pri zistených chybných výrobkoch sa časť z nich použije na experimentálne overenie a analýzu, aby sa zistila príčina chyby, zatiaľ čo druhá časť bude priamo zošrotovaná, čím sa pevne zabráni úniku chyby k zákazníkovi, pričom sa bude trvať na tom, že výrobné chyby nebudú , nevytekajú chyby a nespôsobujú problémy zákazníkom.
